Solidwork 2014共用草圖

在Inventor裡有一項功能叫做『共用草圖』，意思是多個特徵皆使用同一個草圖來產生特徵，這樣的功能使你不需要繁複的建立新草圖，對於有些限制條件互相影響的形狀也不需再重新限制多次。而在Solidwork其實也有這樣的功能哦!

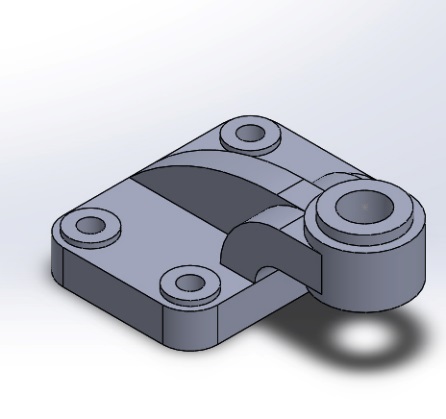

接下來我們以基礎零件506當範例：
　

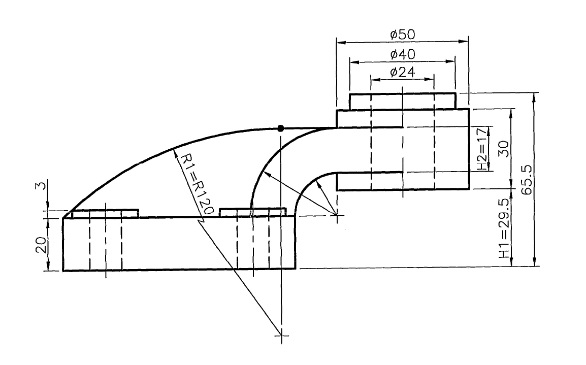

如上圖所示，兩個肋與主體有相切相交的限制條件，因此我們由一張草圖將大致輪廓一併繪製。

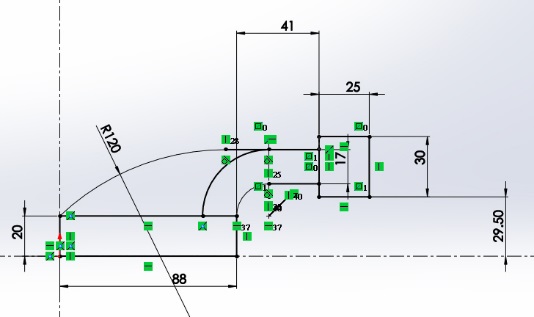

一、	建立草圖1，畫出主體輪廓。

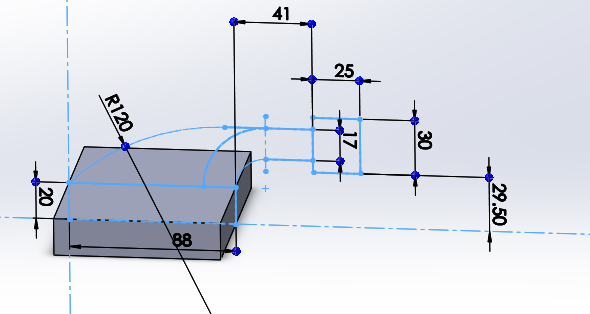

二、	點選伸長特徵，選擇草圖1，長出矩形主體。

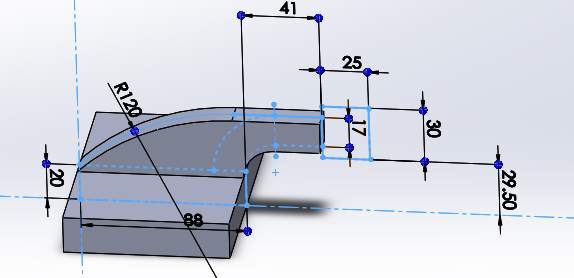

三、	接著點選草圖1，再點特徵，此時另一個特徵就能與STEP2的特徵分享草圖，此順序前後不分，也可先點選特徵在點選草圖。

共用草圖的草圖圖示會出現手掌圖示：

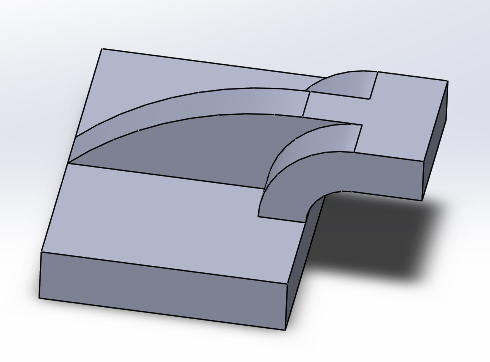

四、	接著如法炮製，以草圖1與伸長特徵產出另一個肋。

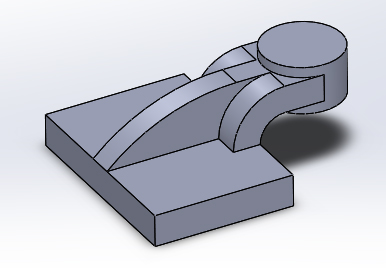

五、	共用草圖不限於同一種特徵方式，前三個步驟皆為伸長，接著我們使用同一張草圖做旋轉特徵。

六、	大致上的主體已經在Step 5完成了，接著再將其餘特徵產基礎506就完成囉!

使用共用草圖不需要每做一個特徵，就必須重新投影或者限制條件，一張圖可供多個特徵使用，是不是簡單又節省時間是不是很方便呢！

以上是關於「Solidwork 2014共用草圖」的好用方法，
這麼實用的小撇步，您一定要學會喔！
