在Rhino建立任意的局部圖
一般我們在Rhino建立任意局部視圖時使用的是圓形的外框，但如果今天您想用特別的方式或外形展現局部的視圖應該要怎麼做呢，讓我們繼續看下去吧！
一、

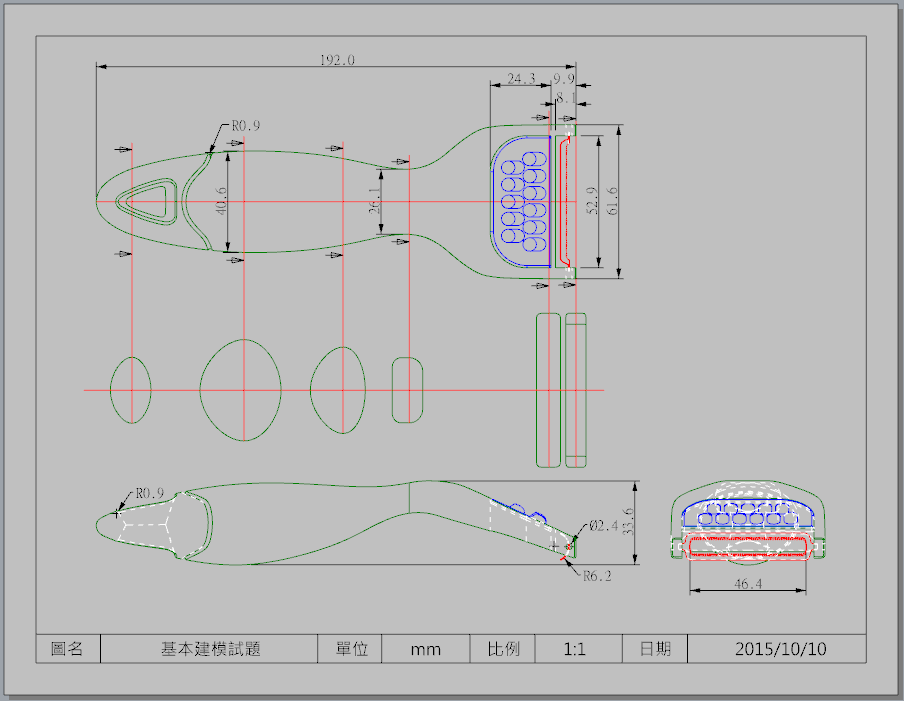

首先先準備好一張繪製好的工作圖，並已經建立好子視圖。
二、

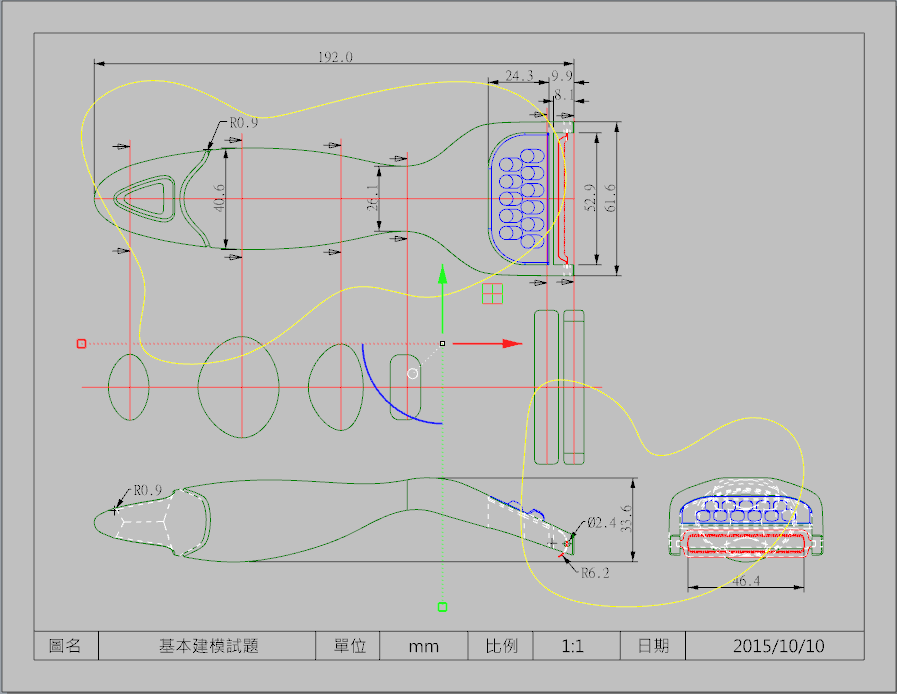

使用曲線工具列的工具繪製您想要的局部圖形狀。
三、

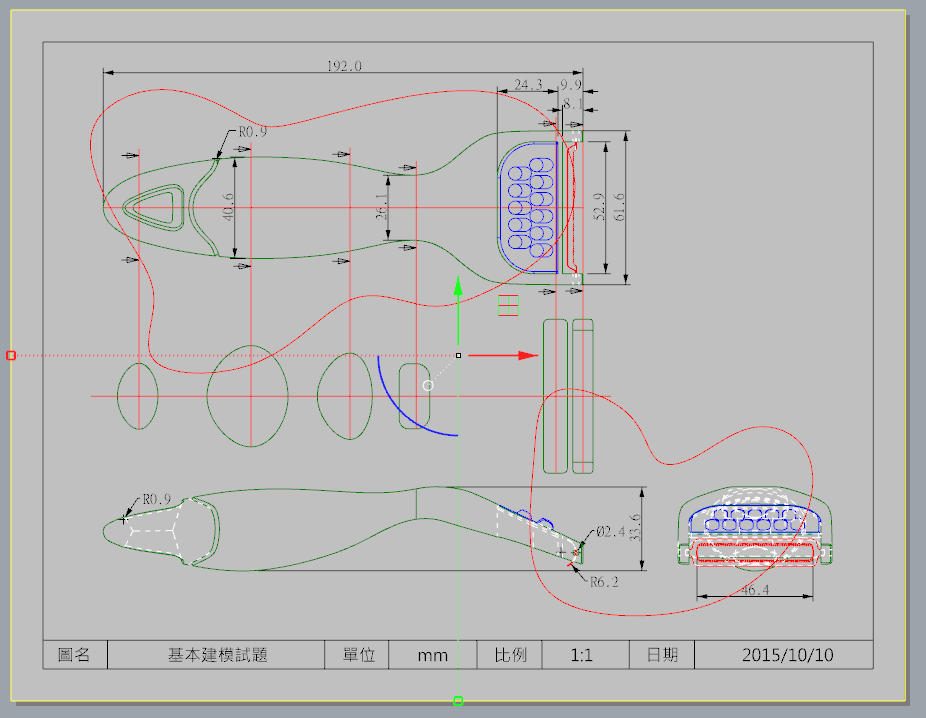

在圖框的最邊緣建立一個矩形。
四、

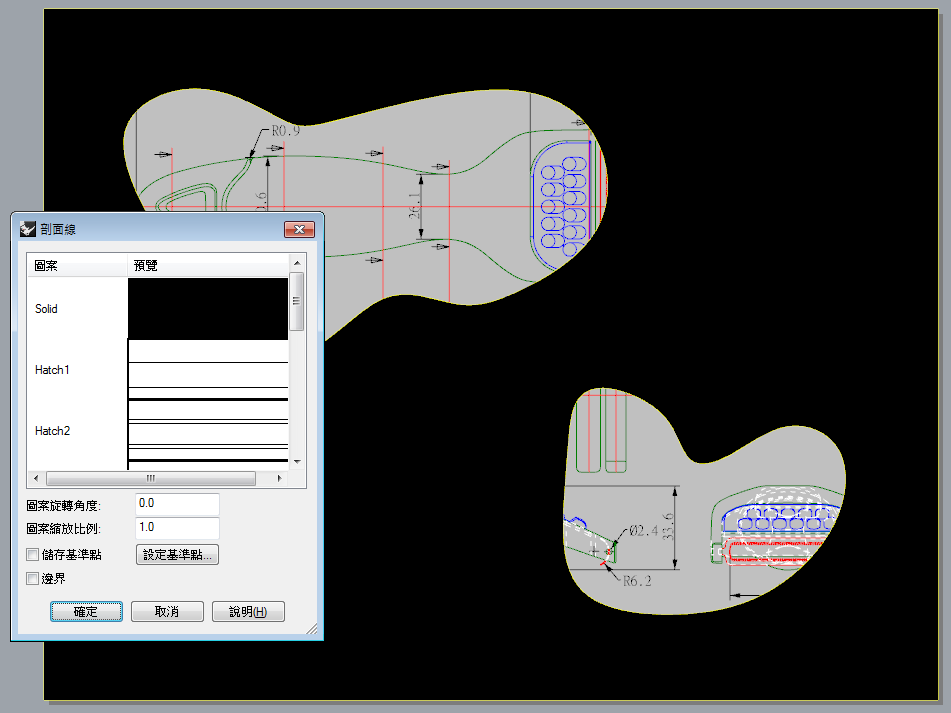

使用製圖工具列中的剖面線，選取步驟三的矩形外框與任意的曲線。
五、
剖面線設定好後，我們可以看到使用Solid填滿工作圖中的其他部分，您可以利用圖層顯示的顏色來改變填滿的顏色。
六、

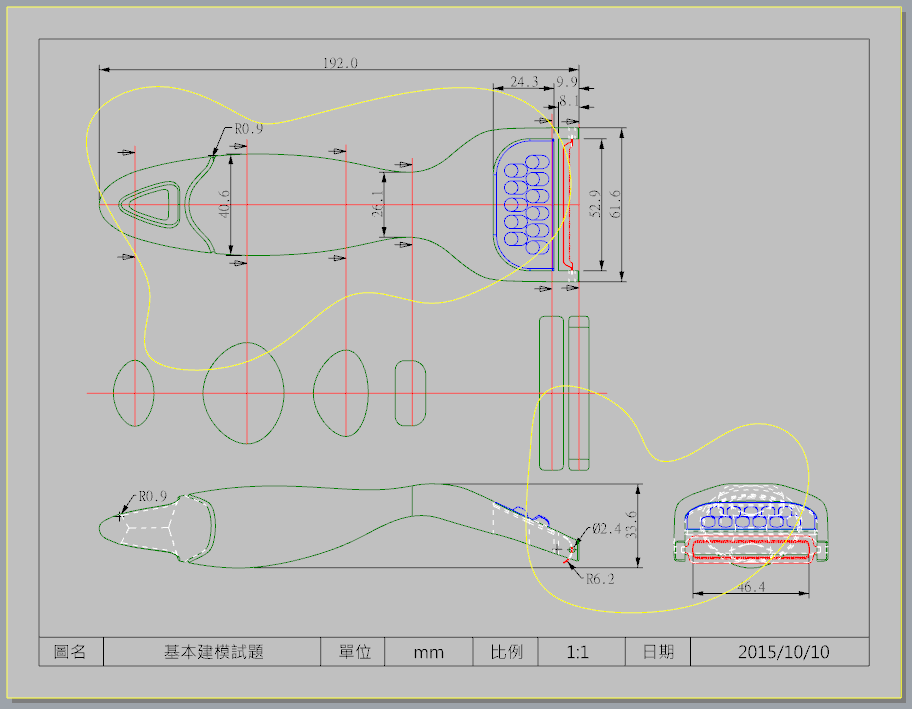

完成結果如下圖所示，這種方法通常會使用在只想展現局部細節的時候，在繪製任意局部圖的線稿時，可以將紀錄建構歷史打開，如此可以在填滿剖面以後繼續調整外框。
註：
若在建立任意曲線時沒有打開紀錄建構歷史，修改後剖面線不會跟著變動，此時則需刪除剖面線，重複步驟四～步驟五。
以上是關於「在Rhino任意局部視圖」的方法，這麼實用的小撇步，您一定要學會喔！
以上是關於「在Rhino建立任意的局部圖」的好用方法，
這麼實用的小撇步，您一定要學會喔！
