將AutoCAD線條轉為清晰*.wmf圖檔

此方法為直接在AutoCAD作圖業面，將畫面之線條粗細調整好，使用指令wmfout將選取之線條儲存成wmf檔。若使用出圖設定粗細，使用PDF輸出轉為圖檔之清晰度較wmf低許多。

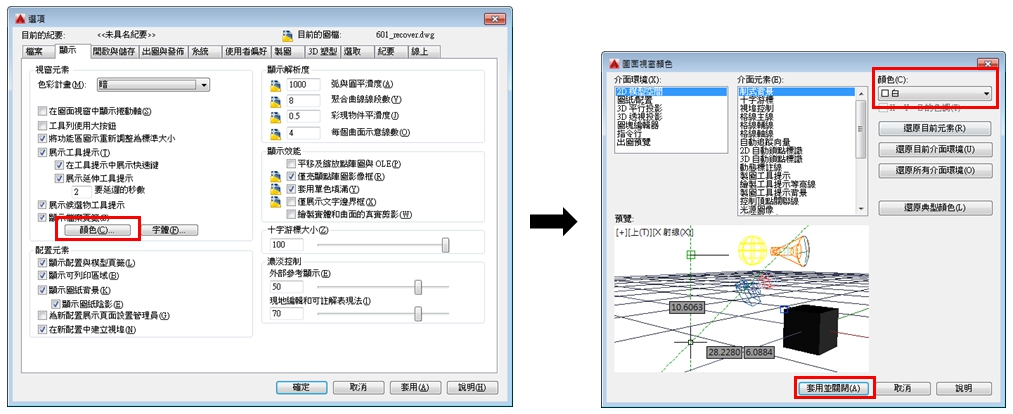

一、	將環境底圖調整為白色。執行指令SETTINGS呼叫出選項畫面，點選「顏色」呼叫「出圖面視窗顏色」，將顏色改顏「白」，接著點選「套用並關閉」。

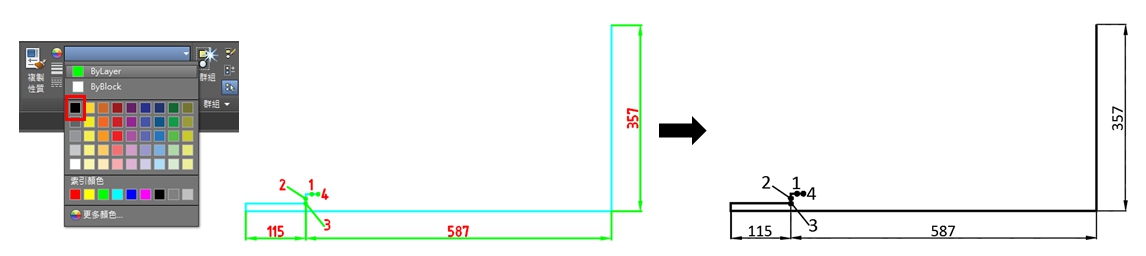

二、	將線條全部轉為黑色。選取全部之線條，於上方工作列中的「性質」選取顏色「0,0,0」。

三、	調整線條之線寬，因輪廓線、標註引線、文字線粗有所區分，因此需要分開進行調整。執行指令PE，選取聚合線之「多重(M)」／「PEDIT將線、弧和雲形線轉為聚合線「是(Y)/否(N)」? 」選擇「是(Y)」／「接合(J)」輸入「0」／「線寬(W)」輸入所需之粗細。

說明：特別值得注意的是，如果選擇「性質」中之線條粗細，會隨著畫面放大縮小，線條的粗細會維持同一個粗細大小，截圖時無法精確的控制線條的粗細，並且可能造成分次截圖的線條粗細會隨著畫面放大縮小而不同。因此要對線段進行特別處理，直線之線條可以使用指令PE進行調整，文字的部分在下一個步驟說明。

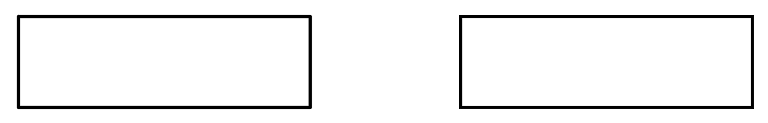

圖一、左圖為使用性質之粗細0.3mm，右圖使用指令PE設定線寬為0.3mm。

圖二、將畫面縮小以後，左圖之線條仍然維持0.3m，右圖則是隨著比例縮小。

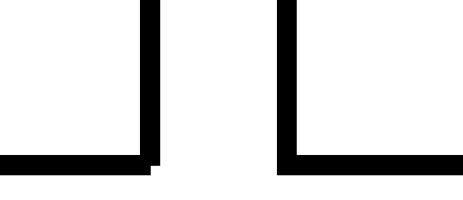

圖三、左圖為未執行接合(J)，右圖為執行接合(J)的結果，從圖三可明顯看出兩者之間轉折交接觸的差別。

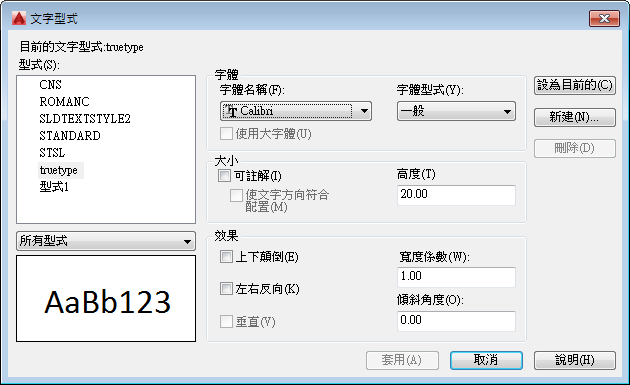

四、	接著處理文字的部分，因PE只能針對線、弧和雲形線執行，文字需要另外做其它處理，我的方法為「字型設定」選擇使用TrueType的字型而非OpenType，TrueType的字型本身就帶有寬度，因此不會隨著CAD線粗而改變。如何區分TrueType與OpenType最簡單的方式就是看副檔名，TrueType的副檔名為.ttf、OpenType為.otf。

五、	輸出成*.wmf檔。執行指令wmfout／選擇路徑與輸入圖檔名稱／選取要輸出之線段即完成。這樣的圖檔無論放大縮小，印出來之品質都可以維持清晰而不會失真。

601題解秘線寬參考
線層	粗細
輪廓線	3.2mm(欄杆1.7mm)
文字	TrueType
標註引線	1.5mm
圓點	半徑3.96mm
註：欄杆原應同輪廓線粗，但由於欄杆兩條間相隔太進，印刷後看起來像一條很粗的輪廓線，因此特別調整較細之線條，非常規之粗細。

以上是「將AutoCAD線條轉為清晰*.wmf圖檔」與介面簡易介紹，同學可以多練習題目熟悉整個軟體的功能。
