Rhino兩個實用的控制點操控方法

今天要和大家介紹兩個實用的控制點操控方法，將以上圖的器皿為範例，第一個指令為快速選取環型物件隔排整排的控制點，這個手法在這種波浪型的物件很常用到，例如南瓜、茶壺、波浪狀的物件等等。

一、	首先我們先建立出圓環型的曲面，接著用旋轉成形指令產生環形曲面。

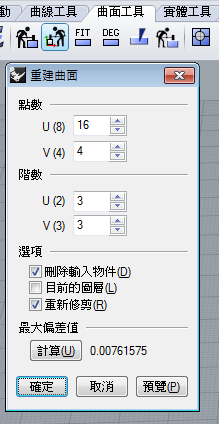

二、	使用曲面工具裡的重建曲面，重建UV的點數，點數數量依照不同需求視情況調整。

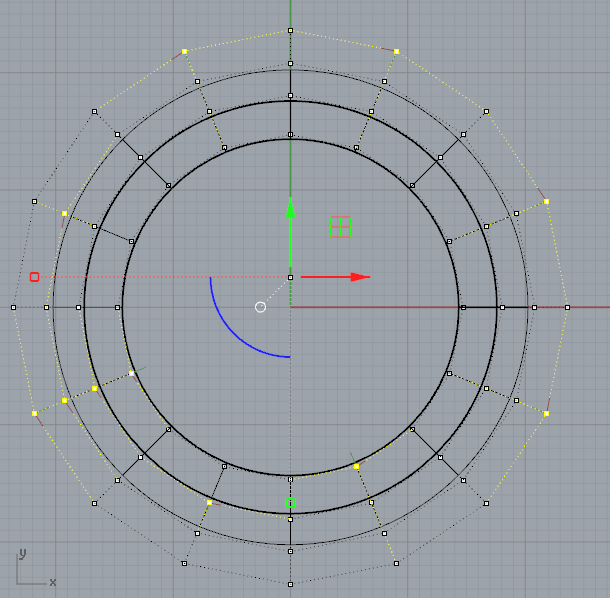

三、	在上視圖選取隔排的點數，每排只需要選擇任意一個即可，這個動作您可以搭配5.0新功能以筆刷選取點的方式來選取，會更加快速。

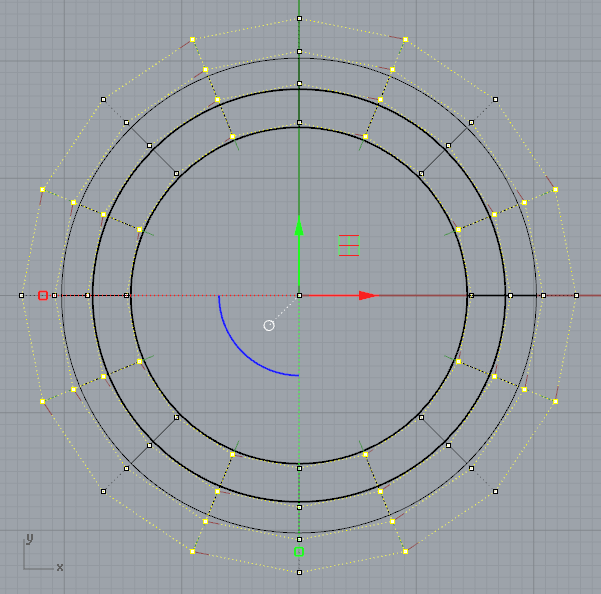

四、	使用編輯/控制點/選取控制點/選取V方向(或者直接在指令列輸入SelV亦可)，接著會看到物件隔排整排的控制點都被選取了。

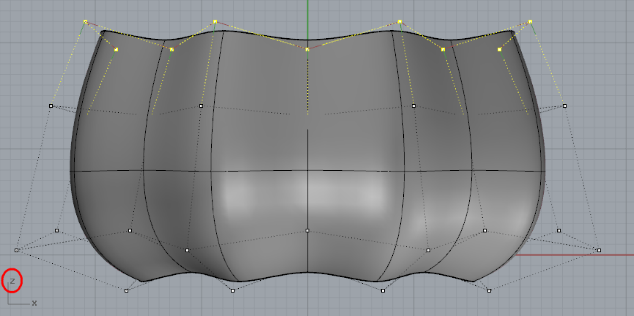

五、	這時候在按住Shift與X或Y操作軸的小方框，往外拉或者往內拉就會產生波浪狀的造形，但這時候上端與底端並非為平整的面，這時候除了直接用平面切除上部與下部不平整的地方以外，還可以使用控制點的方式來處理。

六、	選取上端造成不平整的控制點，使用變動工具中的設定「XYZ座標」，以這個例子而言我們要將兩排的控制點變為一排，能使上端變平整，因此是操控Z方向的控制點，要記得看坐標軸，而不是每個例子都操控Z軸。底部也同樣手法即可得到上下皆平整的面。

七、	最後只剩下建立實體的步驟，將上下皆以平面建立曲面，組合後得到實體，在使用實體工具中的薄殼功能將物件薄殼，加上手把後倒圓角就完成囉。

以上是關於「Rhino兩個實用的控制點操控方法」的說明，這麼實用的小撇步，您一定要學會喔！
