機器學習-視覺化決策樹

環境： Anaconda 3 + Jupyter Notbook

分類（Classification）與迴歸（Regression）都屬於監督式學習（Supervised learning），決策樹（Decision Tree Classifiers）是可以處理多元分類問題的演算法，在上一次使用鳶尾花資料集iris，做為決策樹機器學習流程之示範，本次將延續並視覺化畫出決策樹，並解讀此決策樹。

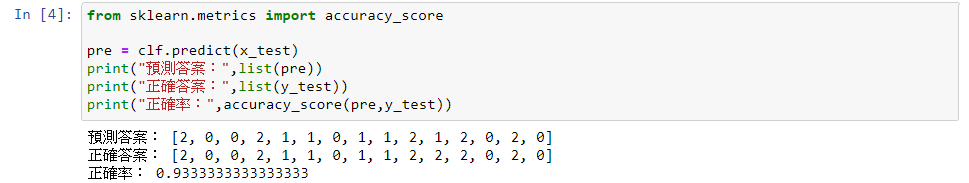

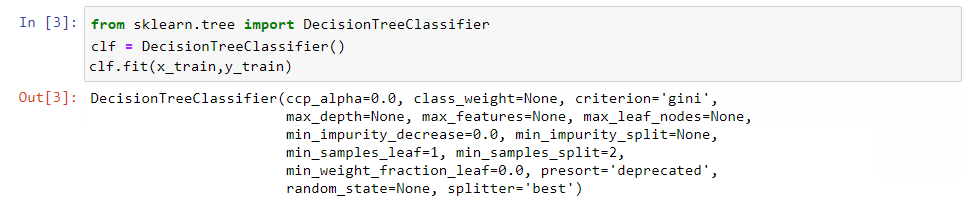

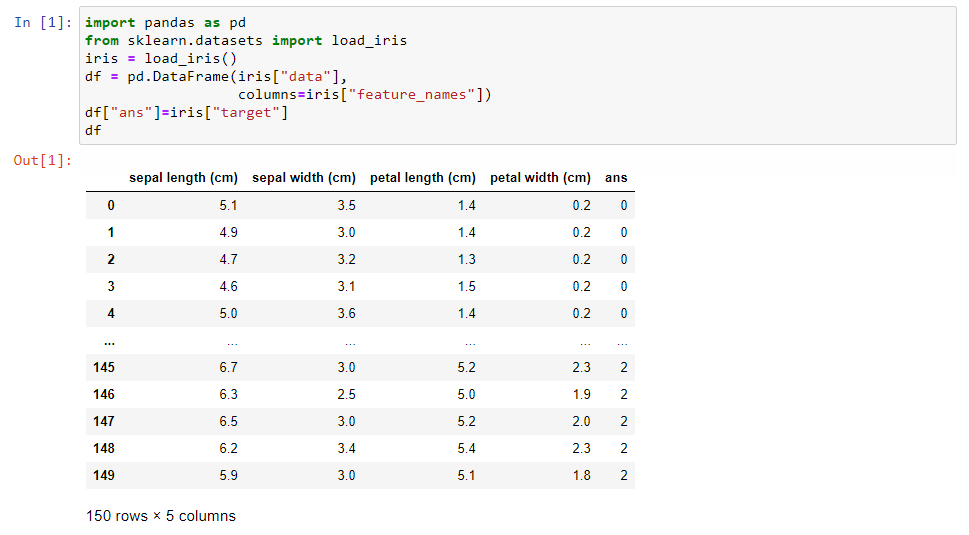

1、 回顧前一次的決策樹程式碼。

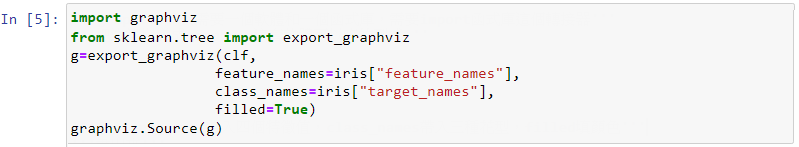

2、 如要視覺化畫出決策樹的「樹」，可以安裝graphviz。graphviz總共需要一個軟體和一個函式庫，需要import函式庫這個轉接器，接續將決策樹變成graphviz這套軟體可以使用的型式。
參數說明：feature_names帶入四個特徵值，class_names帶入三種花型，filled填顏色。

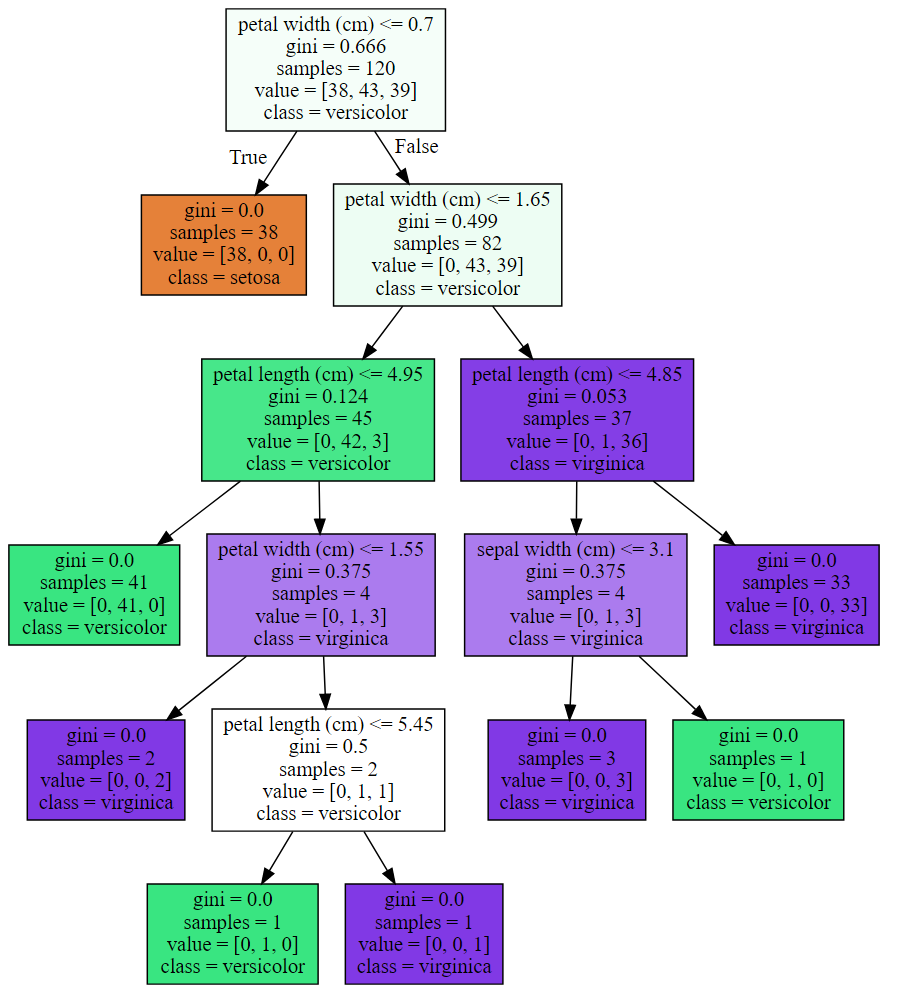

3、 執行之後，可以得到以下的決策樹型。Samples=120，表示共120朵花，其中38朵是第一種花型Setosa（山鳶尾），43朵是第二種Versicolour（雜色鳶尾），39朵是第三種花Virginica（維吉尼亞鳶尾）。
4、 從決策樹第一個區塊開始，使用花瓣寬度（petal width）<=0.7分成左、右兩邊。

決策劃分點：petal width(cm) <=0.7
落入這區的gini不純度(猜錯機率)：gini=0.666
這區裡有幾筆資料：samples=120
各自的類別：value=[38,43,39]
最多的類別：class=versicolor（雜色鳶尾）

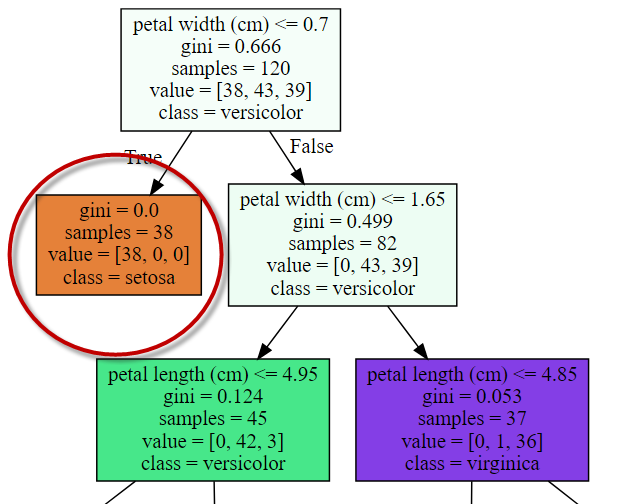

5、 分到左邊的「橘色」區塊時，總共有38朵花，依value=[38,0,0]可以判讀這38朵都是Setosa（山鳶尾），gini=0.0，表示猜錯機率為0，猜對機率為100%（即完全不可能猜錯），此類別確定便不再繼續分。

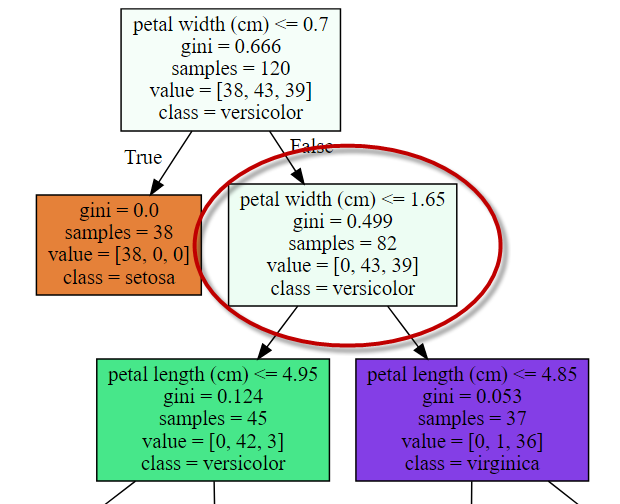

6、 分到右邊「淺綠」區塊時，因還無法分出第二種和第三種花型(欠擬合)，便需要再依據petal length(cm)<=1.65來進行劃分。
7、 分到第三層時，兩邊皆已能明確分出第二種和第三種花型，信心程度極高，此時便是最穩定的狀態。
本次簡單針對視覺化的決策樹進行說明，您也能依照不同的資料集來試試唷！
