| 【使用Solidworks 2009 製作簡易應力分析】 | ||
應力分析係為產品設計工程師在使用SolidWorks 2009繪製完成作品，利用SimulationXpress簡易分析模組，協助在設計零件時，馬上進行應力的有限元素分析，可於建模階段找到合理安全的設計參數，可更加延伸設計工程師的邊際效益，節省大量試模的時間，更可節省許多不必要的成本支出。由於可以在電腦上測試設計而不需要進行昂貴及費時的現場測試，因此可幫助工程師降低成本並加快產品上市的速度。SimulationXpress 使用的設計分析技術與 SolidWorks Simulation 用來執行應力分析的技術相同。以下我們使用五個步驟，以指定材料、固定物、負載、執行分析和檢視結果，來完成簡易的應力分析。
|

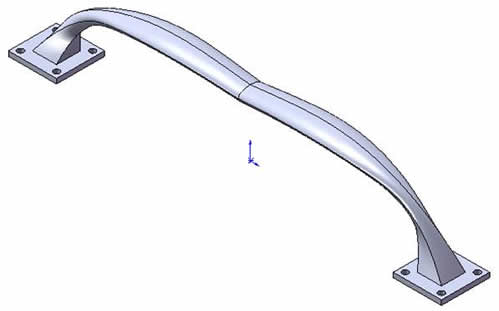

| 一、 | 首先，開啟繪製完成的成品，選用SimulationXpress分析精靈。 |
|
|

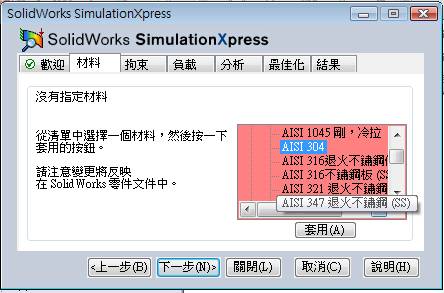

| 二、 | 選定材料，以304不鏽鋼為例。 |
|
|

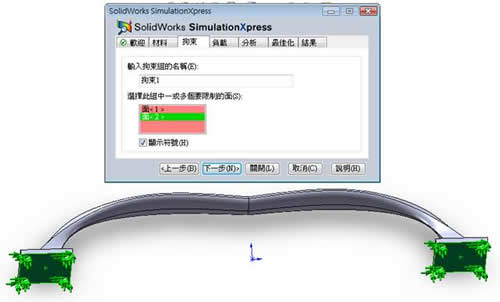

| 三、 | 然後按下一步，選擇零件欲加上拘束的地方。 |
|
|

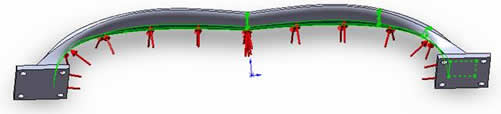

| 四、 | 按下一步，選擇負載的地方及型式，以5N/m^2的壓力作分析。 |
|
|

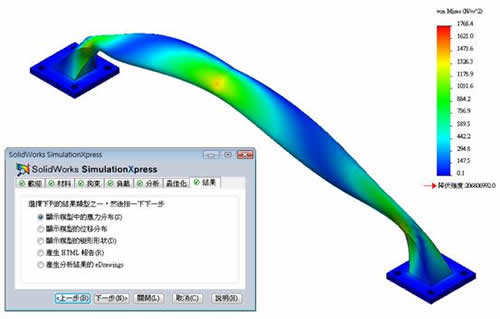

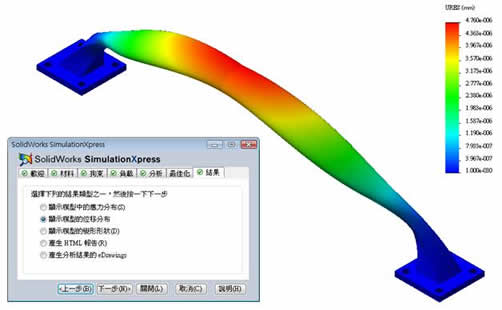

| 五、 | 再按下一步，進行分析，並選擇分析結結果的類型，以應力和位移分佈為例。 |
|
|
| 六、 | 最後可以將分析結果製作成動畫檔。 |
