| 【SolidWorks201 模型組態應用】 |
| 隨著模型檔案頻繁的修改，每一次設計變更都要再另存新檔作備份，除了辨識不易，檔案容量也倍增，您是不是也很覺得頭痛呢？ 這次小編將介紹在SolidWorks2010中，單一檔案中如何應用「模型組態」紀錄多組設計變更。 請看以下說明： |
|

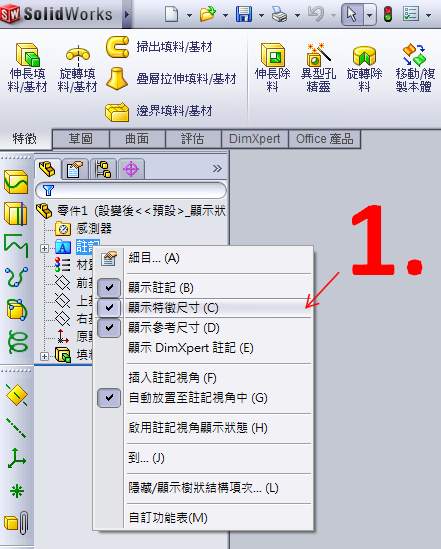

| 一、 | 模型繪製完成且標註【智慧型尺寸】後，【在特徵管理員（FeatureManager）】的＜註記＞按下滑鼠右鍵，選擇「顯示特徵尺寸(C)」，就會看到模型會顯示方才標註尺寸或特徵輸入的尺寸。 |
 |
|

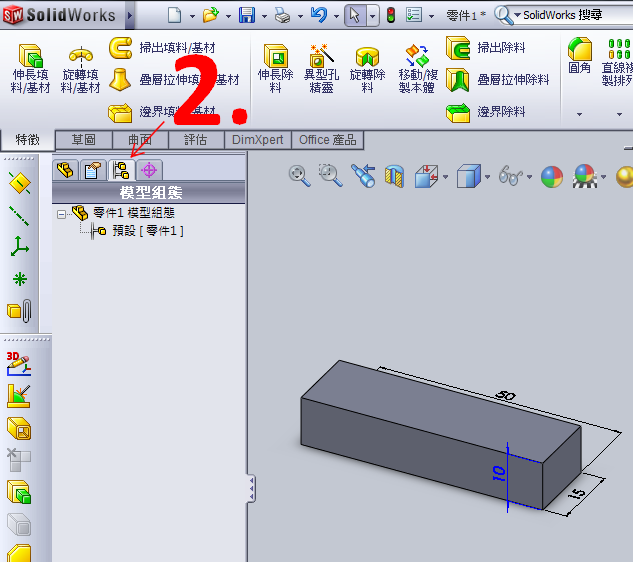

| 二、 | 切換到【模型組態（ConfigurationManager）】。 |
 |
|

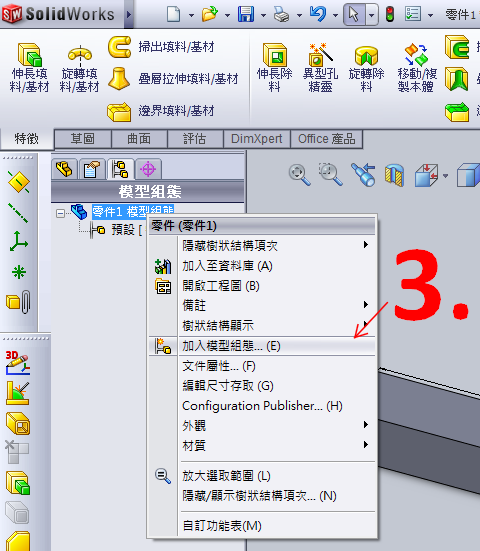

| 三、 | 在該模型的模型組態按滑鼠右鍵，選擇「加入模型組態…(E)」。 |
 |
|

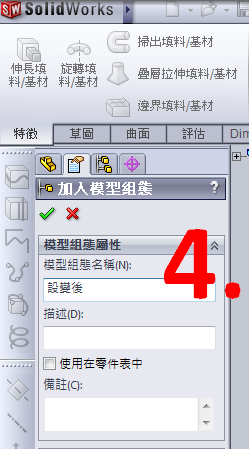

| 四、 | 輸入模型組態的名稱後按  ，此範例名稱輸入為[設變後]，可自由註記自己方便記憶的名稱。 |
 |
|

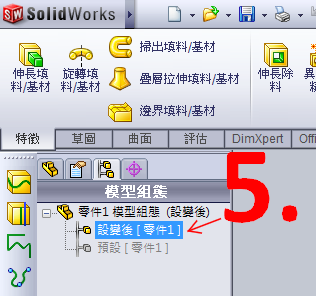

| 五、 | 成功後【模型組態（ConfigurationManager）】就會有方才加入的另一項模型組態，點擊切換到「設變後」模型組態。 |
 |
|
| 六、 | 點擊右邊模型的標註進行尺寸修改，將[10]修改成[25]，按  將所有模型組態指定到「此模型組態」後按 。 |
 |
|

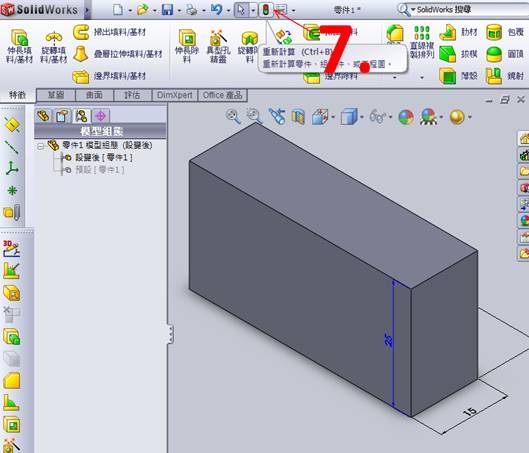

| 七、 | 按下【重新計算（Ctrl+B）】，模型就會反應設計變更。 |
 |
|

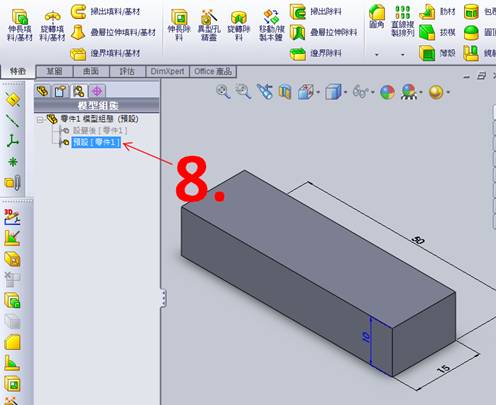

| 八、 | 切換到【模型組態（ConfigurationManager）】，點擊「預設」模型組態，可回到先前尺寸10的設計。 |
 |
|

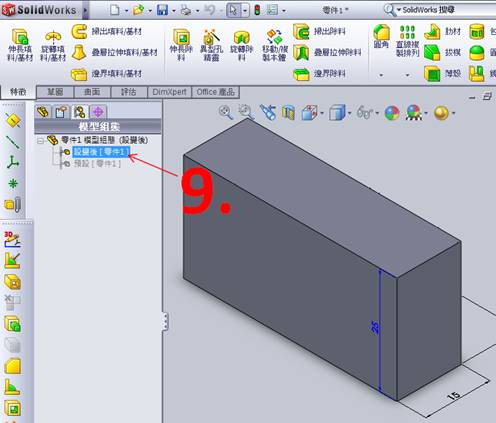

| 九、 | 【模型組態（ConfigurationManager）】點擊「設變後」模型組態，會切換到尺寸25的設計，依此類推，可利用模型組態在單一檔案建立多組的設計變更。 |
 |
|
| 以上是關於「在SolidWorks2010中，單一檔案中如何應用「模型組態」紀錄多組設計變更的使用說明，您也來試試看吧！ | |
