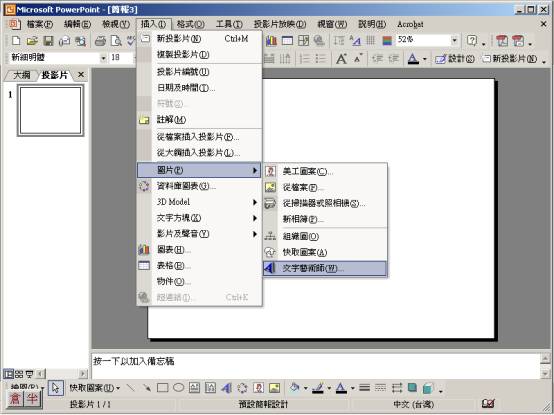

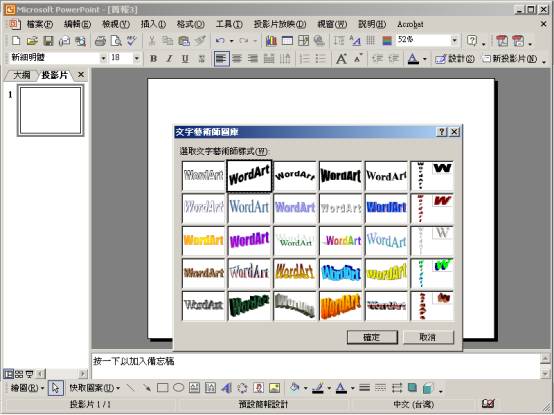

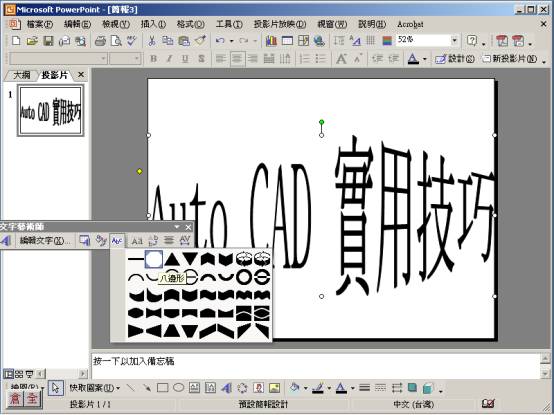

第二步：	選擇任一樣式並按確定，並輸入文字建立元件，建立元件後可再行更動喜好的樣式或是文字，但請勿加陰影效果（如下圖所示）

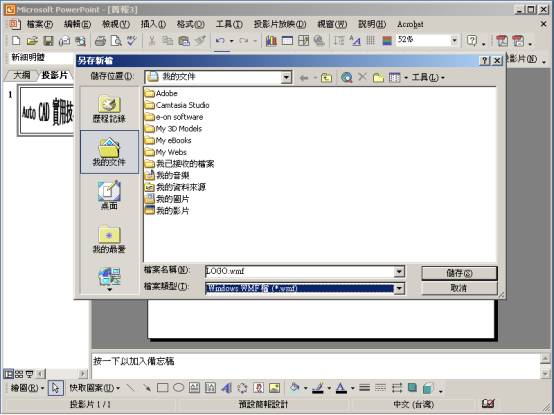

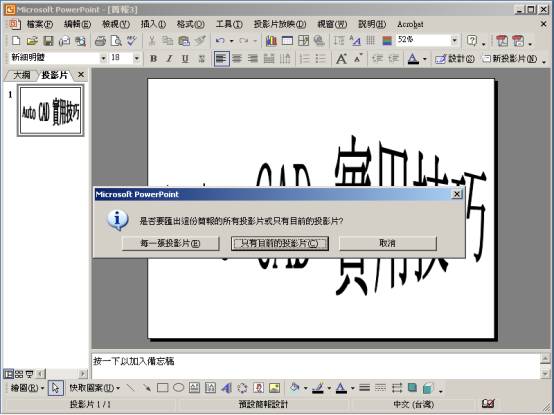

第三步：	將作好的元件輸入，請執行「檔案/另存新檔」，選擇WMF檔案格式，並輸出此張投影片

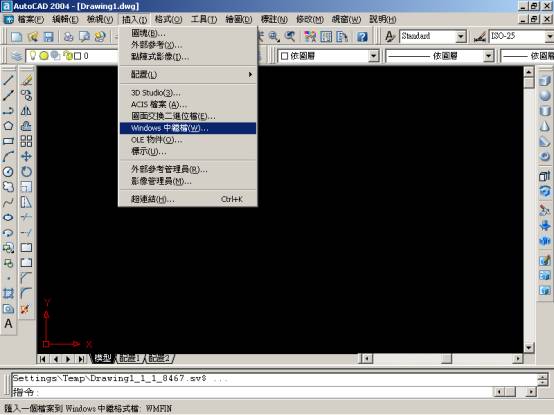

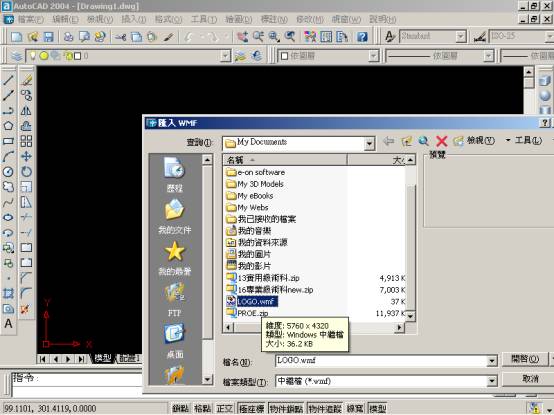

第四步：	開啟AutoCAD（本內容以2004版本示範，建議以2000版本以上製作）執行「插入/Windows中繼檔」，並選擇先前儲存的WMF檔案。（如下圖）

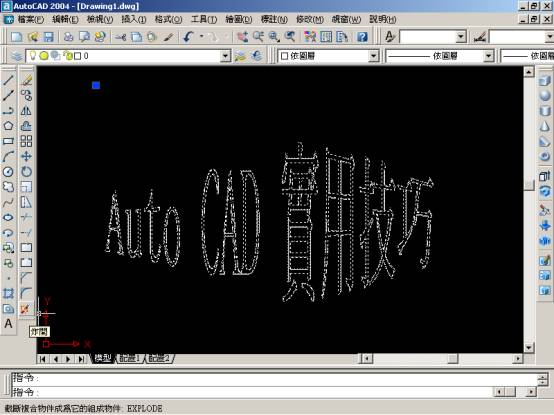

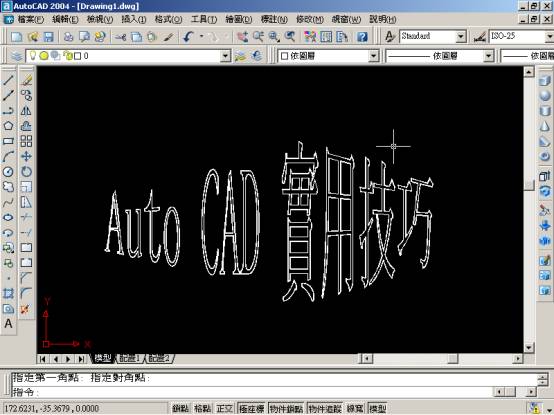

第五步：	插入後的檔案請自行設定插入位置及其他參數，插入完畢後將此一元件進行炸開(EXPLODE)將元件改變為個別的線條或面域。

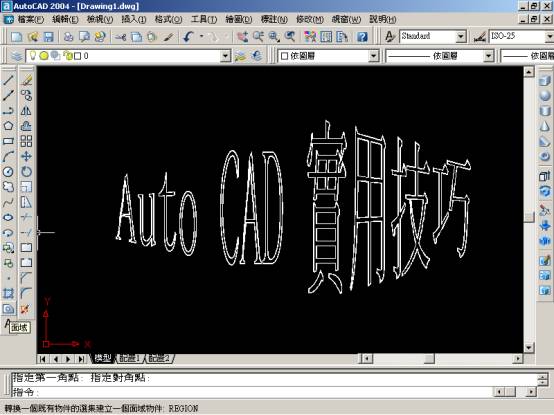

第六步：	將上一步驟所炸開的元件全部選取，並進行面域(REGION)指令，將會各別產生面域。

　

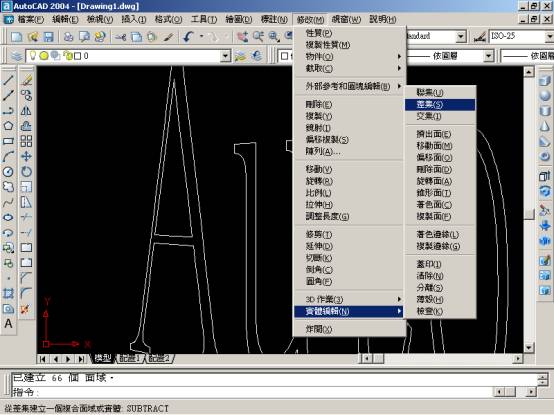

第七步：	接下來要為各面域進行差集指令，所要差集的面域為有重疊的區域。

進行差集後

未進行差集

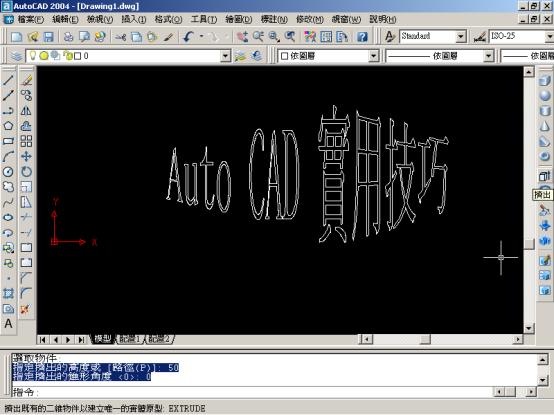

第八步：	將差集完畢的面域選取，並執行擠出（EXTRUDE）指令，長出高度為50，角度為0（以上數值可視情況自行設定）

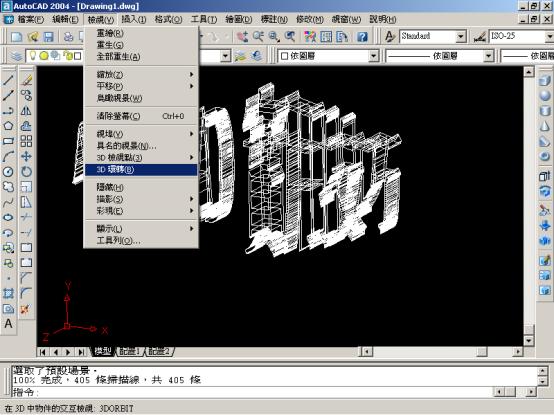

第九步：	擠出後的元件己成為有厚度的實體，可以自行轉動視點檢查，並執行彩現(RENDER)出圖

第十步：	彩現後的圖可自行存檔並以各軟體編修，成為更具特色的3D文字LOGO。若要製作更特別的圖案或是文字造型皆可在PowerPoint中編修，再轉成WMF由CAD中插入成型。
