如何使用Rhino在曲面上求得正圓孔？

當我們在曲面上打孔時，我們常常會思考一個問題，如何在曲面上某一個位子做出正圓的孔？如果直接使用垂直或水平的方式進行打孔，越斜的面孔的變形則越明顯。事實上在曲面上根本無法求得一個正圓，只能求得「接近」正圓的孔。

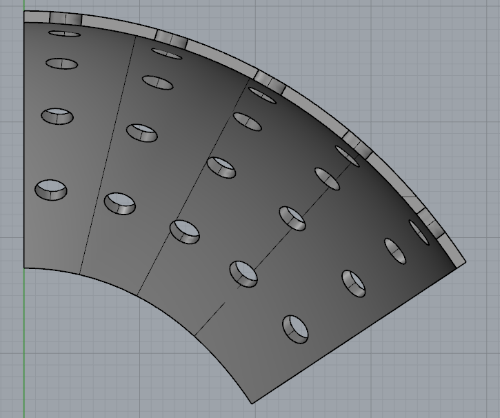

以圖一的例子來看，右邊為直接使用垂直的方式進行圓柱排列，左側為今天要教大家的方法。

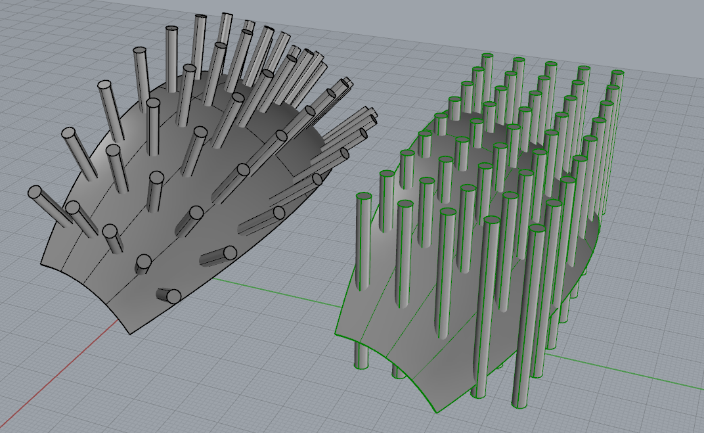

(圖一) 比較圖

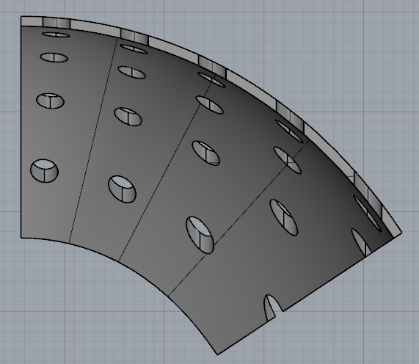

從圖二可以更清楚看到右邊的模型下方的孔明顯拉長許多。

(圖二) 半剖視圖

在曲面若要趨近正圓，則要與該曲面的某一點垂直正切，因此接下來要教大家如何求與曲線垂直的直線，接著再利用直線產生圓柱進行打孔的動作。

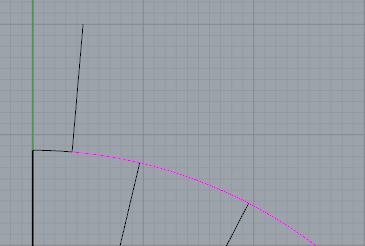

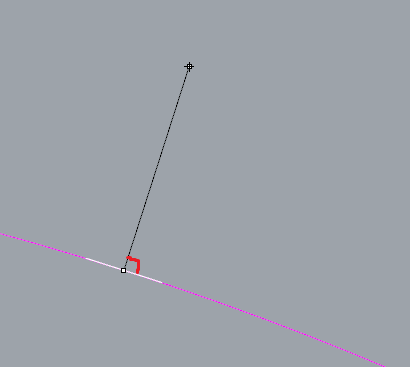

(圖三) 與曲線正切的直線

操作步驟如下：

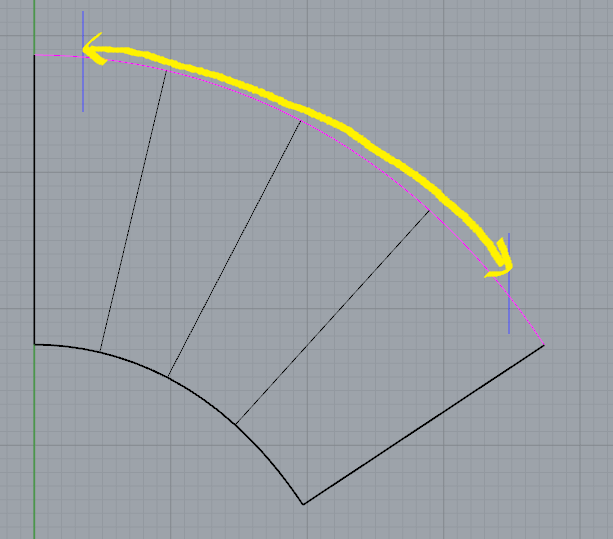

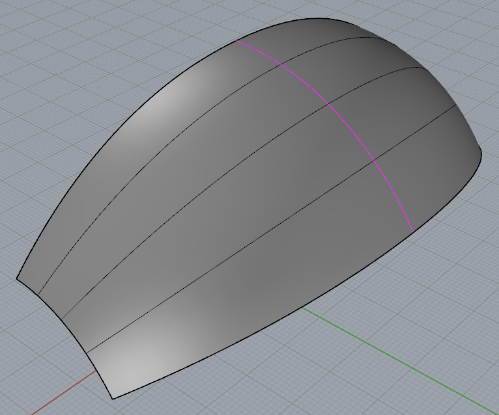

一、	使用「曲線工具」/「抽離結構線（_ExtractIsoCurve）」將中間的結構線取出。並將要打孔的範圍裁切下來。

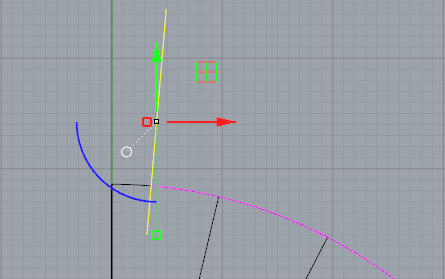

二、	使用「直線工具」中的「直線（_Line）」/與曲線垂直(P)，在起點求得第一條垂直起點的垂直線。並利用Shift+操作軸將直線拉長貫穿曲面。

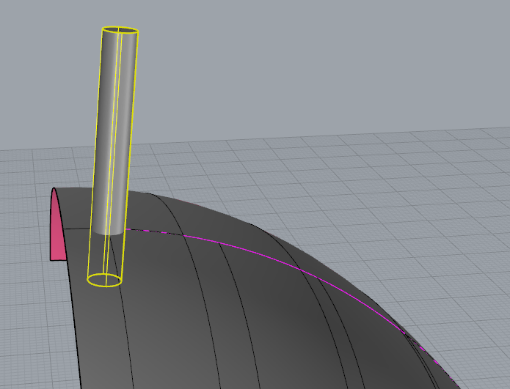

三、	使用「實體工具」中的「圓柱體（_Cylinder）」/方向限制(D)=環繞曲線，產出第一個圓柱。

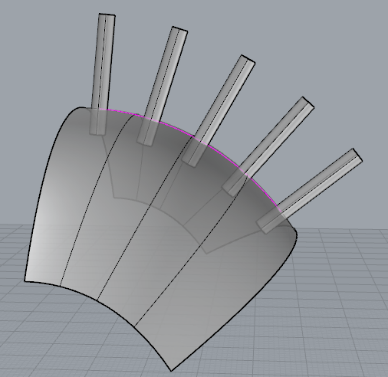

四、	使用「變動工具」中的「沿著曲線陣列（_ArrayCrv）」，選曲圓柱與草圖直線一起進行沿著曲線陣列。

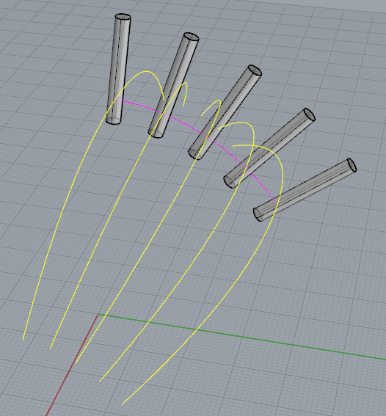

五、	使用「曲線工具」/「抽離結構線（_ExtractIsoCurve）」以正切直線與紫色結構線的交點作為參考點，將橫向的結構線一一取出。並裁切成一半。

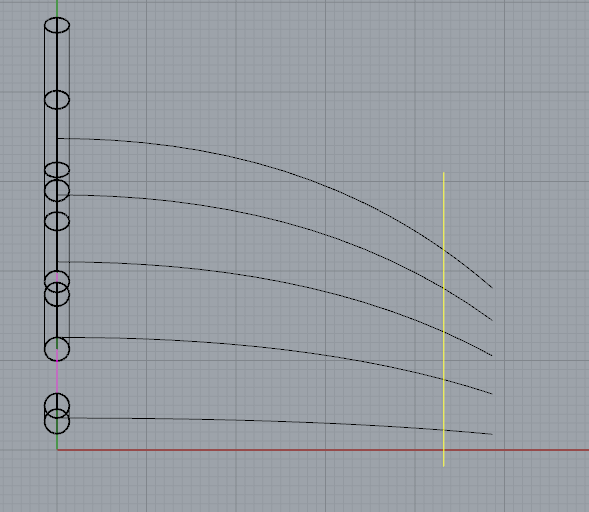

六、	將橫向結構線裁切出要陣列的範圍，這個例子為左右對稱，因此先做一半的圓柱體最後在用鏡設複製確保物件為對稱關係。

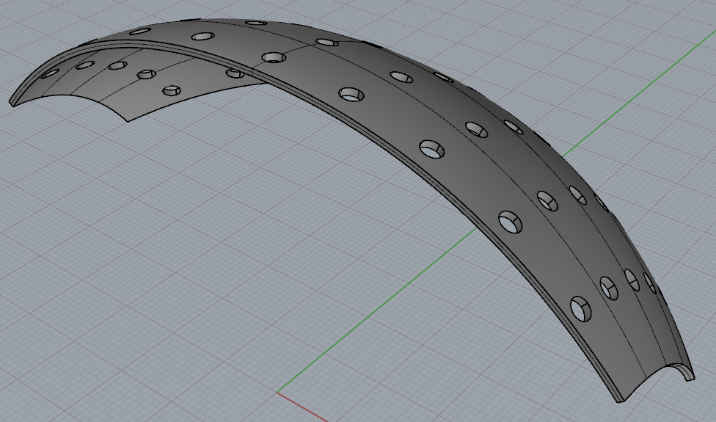

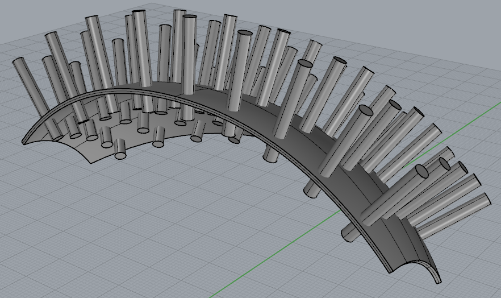

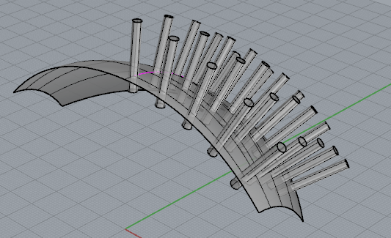

七、	一樣使用「變動工具」中的「沿著曲線陣列（_ArrayCrv）」將圓柱依序陣列。完成後將圓柱體鏡射複製到另一側，最後將曲面偏移成實體。

八、	最後對實體物件進行布林運算差集就完成囉！

以上為本期如何用Rhino在曲面上求得正圓孔的教學，同學可以舉一反三對不同的曲面進行練習。
