【如何利用AutoCAD2012進行面積的查詢】

當您在AutoCAD製圖時，其實可以利用內建的指令FIELD功能變數來進行每項物件的性質作查詢。換句話說，如果您今日使用PLINE聚合線畫了一個複雜的形狀，可透過FIELD功能變數這個指令直接呼叫出它的面積、週長等等…即使後來有設計變更，也能立即回饋回來喔! 這次小編將介紹在AutoCAD2012中，利用指令FIELD功能變數進行面積的查詢。請看以下說明：

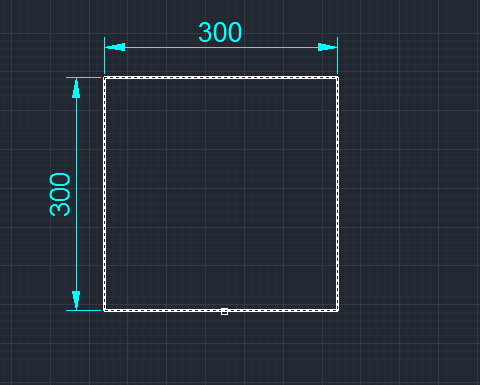

一、	使用PLINE聚合線，繪製一個300*300的正方形。

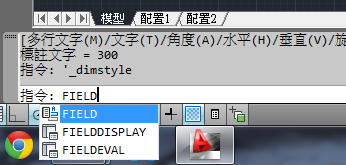

二、	輸入【FIELD】，按[Enter]。

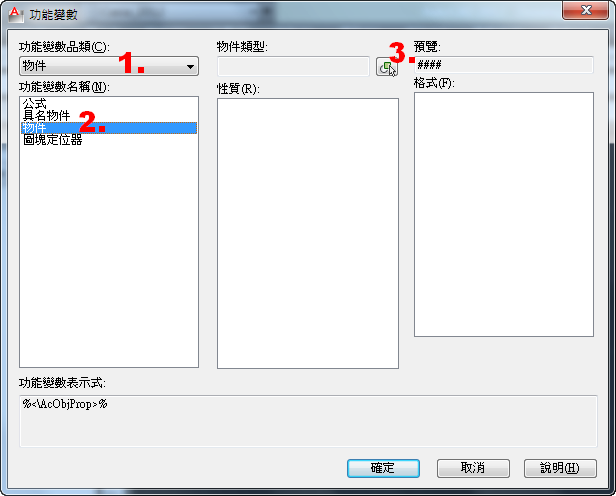

三、	「功能變數品類/物件」，「功能變數名稱/物件」，再點擊物件類型

四、	選用PLINE聚合線畫好的正方形。

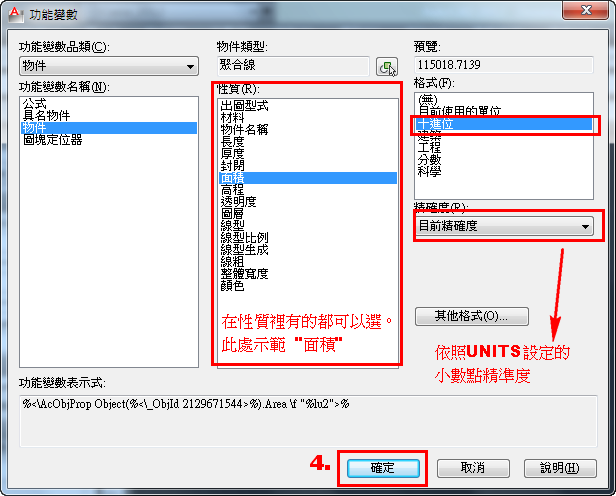

五、	此處以示範量測面積為例子，故「性質/面積」，「格式/十進位」，「精準度/目前精準度」，再選確定。

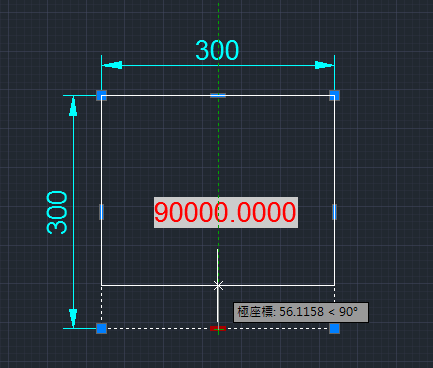

六、	FIELD功能變數查詢出來的資訊會以灰底的多行文字顯示，再決定放置多行文字的位置即可得到，面積為90000.0000。

七、	便利處不只這個，若將PLINE聚合線繪製的正方形作個調整成矩形。

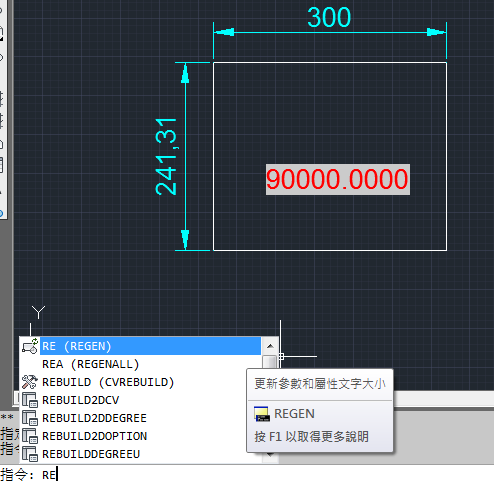

八、	再輸入【REGEN】。

九、	FIELD功能變數也跟著馬上反應了~! 功能變數最大的特色就是能抓取各種物件的性質，過也可以將一個複雜的封閉曲線轉成一個聚合線後，再利用該功能查詢相關資訊。

以上是關於「光圈模糊」功能的使用說明，您也來試試看吧！
